SBS造粒代加工_SBS造粒代加工

PVDF（聚偏氟乙烯）造粒代加工工艺一般包括以下步骤：



一、原料准备



1. PVDF 树脂：

- 根据产品要求选择合适的 PVDF 树脂，检查其是否有杂质、结块等问题 PVDF造粒代加工_PVDF造粒代加工。如果使用回收料，需对回收的 PVDF 塑料进行筛选和分类，去除其中的异物、金属杂质等，并尽量保证回收料的纯度和质量稳定性。

- 对于一些特殊要求的产品，可能还需要选择特定分子量或共聚比例的 PVDF 树脂。

2. 添加剂：

- 根据产品的性能需求，准备相应的添加剂，如稳定剂（抗氧剂 PVDF造粒代加工_PVDF造粒代加工、光稳定剂等）、润滑剂、填充剂、着色剂等。添加剂应符合相关质量标准，并确保在保质期内。

- 若要改善 PVDF 的某些性能，如增加强度、提高耐热性等，还可能需要添加特定的改性剂。



二、混料



1. 设备：使用高速混合机或其他合适的混合设备。

2. 顺序：

- 将 PVDF 树脂加入混合机中。

- 再加入各种添加剂（如稳定剂、润滑剂等），如果有填充剂等也可在此时一并加入。

- 开启混合机，在一定的转速和时间下进行混合，使原料充分混合均匀。混合时间和转速可根据设备和原料的特性进行调整，一般混合时间为几分钟到十几分钟，转速适中，以确保混合效果良好且不会过度摩擦产生热量导致原料分解或性能变化。

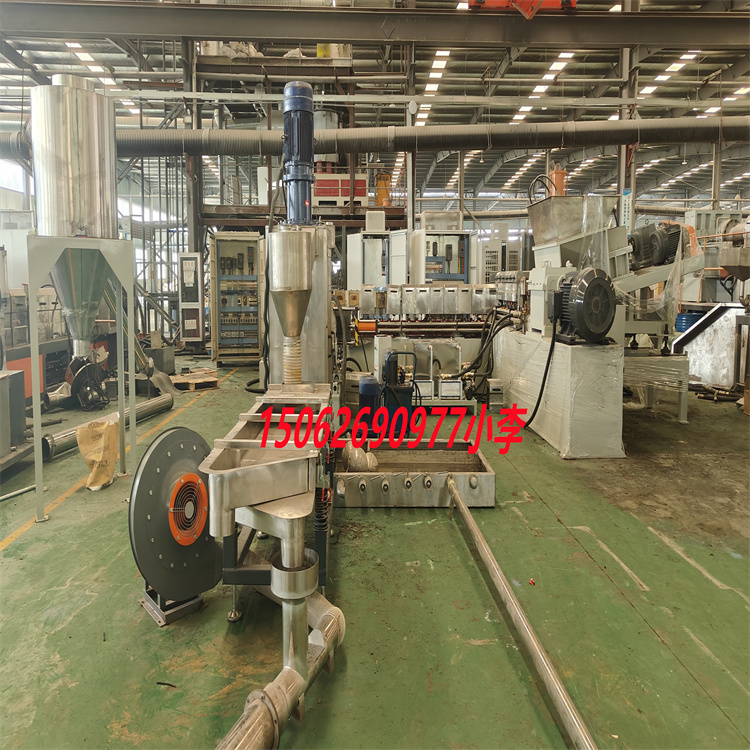

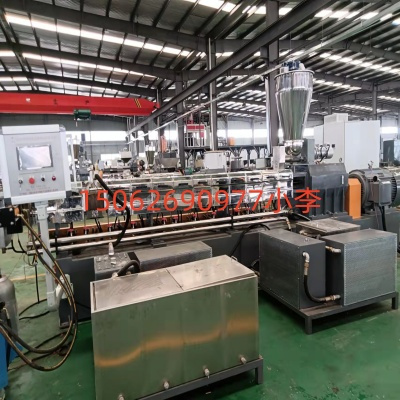

三、挤出造粒



1. 设备：通常使用单螺杆挤出机或双螺杆挤出机进行挤出造粒，双螺杆挤出机在混合和分散效果上可能更具优势，适用于对物料混合均匀性要求较高的情况。

2. 温度控制：

- 根据 PVDF 树脂的特性和配方，设定挤出机各段的温度。一般来说，加料段温度较低，在 180 - 200℃左右；压缩段温度逐渐升高，可在 200 - 230℃；均化段（计量段）温度较高，在 220 - 250℃。具体的温度设置还需根据设备特性、原料配方以及产品要求进行微调。

- 模头温度通常在 230 - 250℃，确保熔体能够顺利挤出并形成均匀的颗粒。

3. 挤出过程：

- 将混合好的原料通过自动上料装置或人工加入挤出机的料斗 PVDF造粒代加工_PVDF造粒代加工。

- 原料在螺杆的旋转推动下，经过加热和剪切作用，逐渐熔融并混合均匀。螺杆的转速会影响挤出产量和物料的塑化效果，一般根据设备和工艺要求进行调整。

- 熔融的物料通过模头挤出，形成条形状的料坯。



四、冷却



1. 水槽冷却：将挤出的条形状料坯引入冷却水槽中，通过冷水循环冷却，使料坯迅速降温固化。水槽的长度要足够，以确保料坯能够充分冷却，水温一般控制在常温或略低的温度。

2. 风冷：在水槽冷却后，可根据需要再通过风冷设 PVDF造粒代加工_PVDF造粒代加工备进一步吹干料坯表面的水分，防止颗粒粘连。



五、切粒



1. 设备：使用切粒机，常见的有滚刀式切粒机、水下切粒机、水环热切模头等。

2. 切粒尺寸：根据产品的要求，将冷却后的料坯切成一定尺寸的颗粒。例如 PVDF造粒代加工_PVDF造粒代加工，常见的 PVDF 颗粒尺寸为 3 - 4mm 左右，但具体尺寸可根据客户需求或后续加工工艺的要求进行调整。切粒机的转速和刀具的锋利程度会影响切粒的质量和效率，需要定期检查和维护刀具，确保切出的颗粒形状规则、尺寸均匀。



六、包装储存



1. 包装：将切好的 PVDF 颗粒进行称重和包装，一般使用塑料袋、编织袋等包装材料，确保包装密封良好，以防止颗粒受潮、受污染或散落。

2. 储存：将包装好的 PVDF 颗粒存放在干燥、通风、阴凉的仓库内，避免阳光直射和高温环境 PVDF造粒代加工_PVDF造粒代加工，防止颗粒发生老化、变形或性能下降。同时，要注意仓库的防火、防潮措施，确保储存安全。SBS造粒代加工_SBS造粒代加工http://www.jix71.bsjdl.com/sell/index.php?itemid=27261
